製品紹介
CADEWA Smart 機能概要動画
CADEWA Smart V6の機能をご紹介します。
機能紹介
V6 新機能
「MEL-BIM」連携
三菱電機MEL-BIM＜空調・換気＞シリーズ「空調・換気機器設備設計支援アプリケーション」との連携を実装しました。「CADEWA SmartV6.0」の部屋情報を連携することで、適切な空調・換気機器を選定し、図面に自動配置できます。これにより設計・施工図業務の効率化に貢献します。
「MEL-BIM」の利用にはMEL-BIMシリーズのアプリケーション使用者登録が必要です。
メーカー部材連携 追加
-
三菱電機照明器具
三菱電機照明器具197部材を「CADEWA Smart V6.0」に標準搭載しました。
三菱電機照明器具を配置した図面を「CADEWA Smart V6.0 」から「Revit」に出力した際、Revitファミリとして三菱電機照明器具を認識できるように対応しました。 また、｢Revit｣から｢CADEWASmartV6.0｣へ出力した際、標準搭載した197部材については「CADEWASmartV6.0」部材で読込みが可能です。 -
バスダクト
共同カイテック製のバスダクト部材を「CADEWA Smart V6.0」に標準搭載しました。
共同カイテック部材で作画した図面に対してメーカー部材での材料集計や一括で支持材を作画することで収まり確認に活用できます。

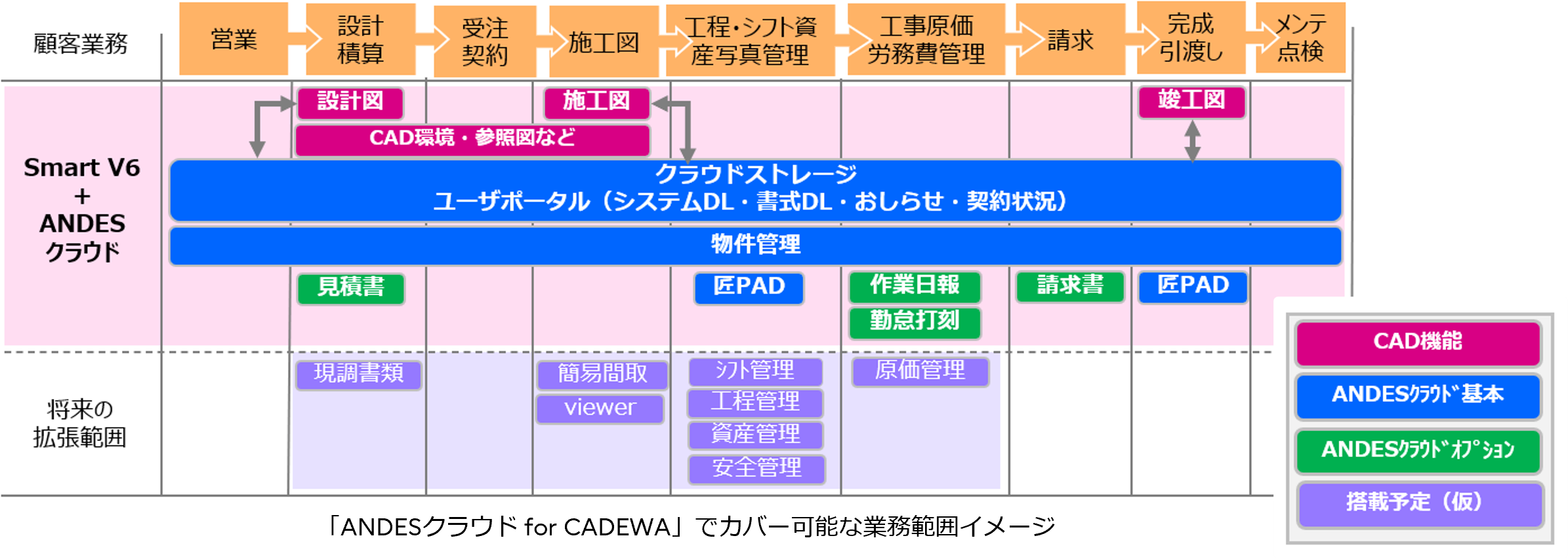

「ANDESクラウド」連携
株式会社システムズナカシマが提供する、工事に関わる様々な業務支援サービスを統合したクラウドサービス「ANDESクラウド」との連携を実装し、「ANDESクラウドfor CADEWA」として作図以外の周辺業務まで幅広くポート。現場と事務所をつなぐ情報共有ツールとしても活用頂けます。
-
安全なクラウド上で工事物件毎に「CADEWA Smart V6.0」の図面データやCAD環境、参照図の他、物件に関連する様々なドキュメント類を一元管理。
-
株式会社システムズナカシマが提供する施工管理アプリ「匠PAD」を活用
-
「ANDESクラウドfor CADEWA」に格納した「CADEWA Smart V6.0」の図面データからPDF図面を生成し閲覧可能。
-
PDF上に朱書きやピン設置が可能。ピンに対しBluetooth計測機器の検査記録を保持し、検査記録帳票の作成が可能。
- 工程ごとに工事写真の管理、写真台帳の作成が可能。電子小黒板を投影した撮影にも対応
-
「ANDESクラウドfor CADEWA」に格納した「CADEWA Smart V6.0」の図面データからPDF図面を生成し閲覧可能。
-
作業日報や勤怠打刻、インボイス・電子帳簿保存法（注5）に対応した見積書や請求書作成が可能なオプションを用意。お客様の多様な業務ニーズに応じて必要な機能を追加可能です。

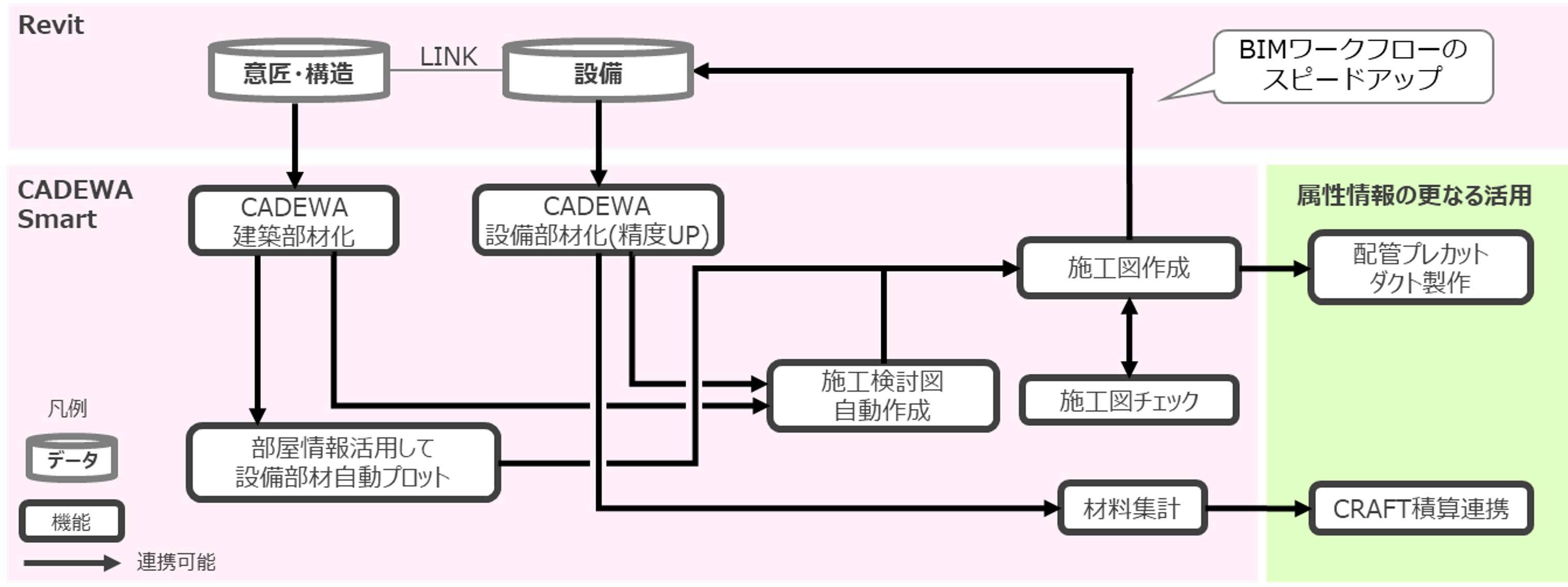

CADEWA SmartのBIM連携
Revit連携
CADEWA SmartではRevitデータをCADEWAの高機能に繋げ、設備BIMワークフローのスピードアップ/効率化に寄与します。
-
建築部材化/設備部材化(精度UP)
Revit建築データをCADEWAの建築部材として取り込むことが可能になります。また設備部材に関しては精度を向上することで、CADEWAの高機能へ繋げることが可能です。
-
自動プロット / 施工図化
Revitの部屋情報(建築データ)の連携を強化したことで、部屋情報を活用して、設計基準に沿った機器の自動プロット機能や、施工図化の機能の一部（干渉回避）が使えるようになりました。
-
施工チェック
建築部材や設備部材のCADEWA部材化の精度が向上したことで、施工チェックの一部の項目を読み込んだRVTファイルで使用することが可能になりました。
-
材料集計/ファブリケーション連携
Revitの設備データをCADEWA取込時に設備部材化することで、ダクト製作オプションや配管プレカット機能の材料集計機能を活用することが可能になりました。また材料集計結果は「積算・見積ソフト 見積CRAFT DX」とも連携が可能です。

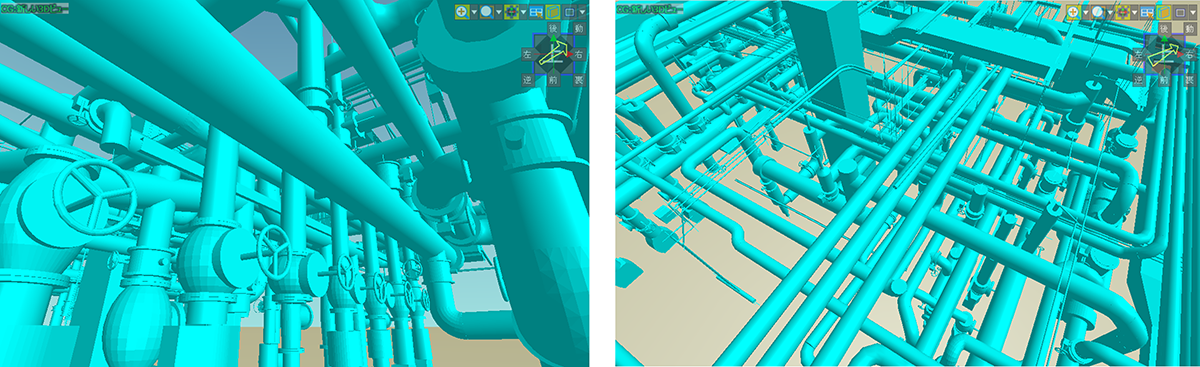

IFC互換
BuildingSMART Japanが実施する設備基本IFC検定において、CADEWA Smartは入力・出力共に合格しています。CADEWA Smartに機器を部材登録しながら読込ができ、IFCデータの機器も集計できます。DWGの同時入出力により、平面図とモデルデータを統合して読込、 書出しが可能です。 IFC2x3、IFC4.0 に対応しています。
自動化

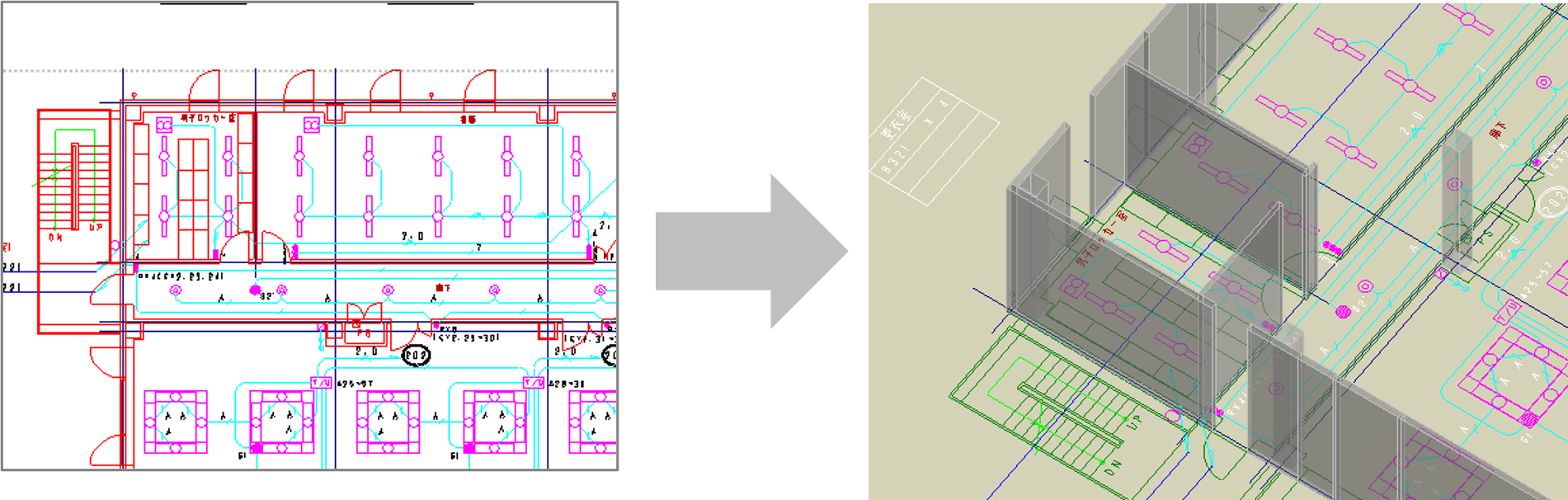

建築化
DWGやJWWなど、2次元で受け取った建築図を一括で３Dの建築部材に変換することができます。

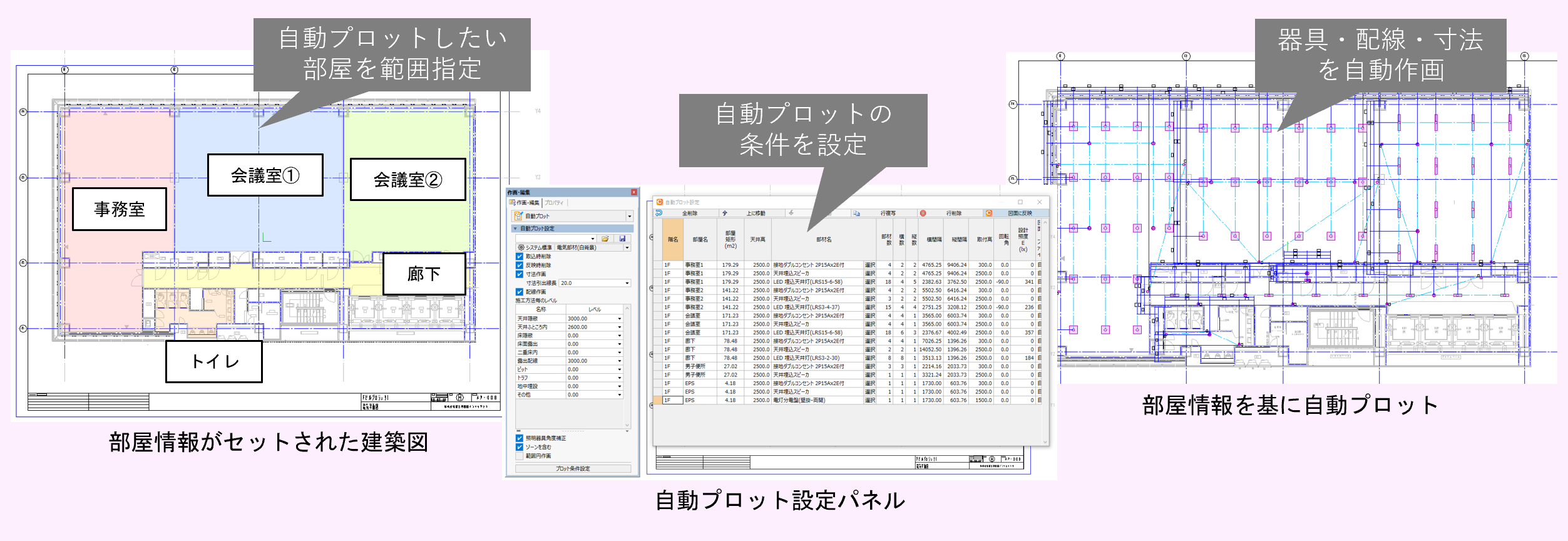

自動プロット
建築ＢＩＭモデル（IFC，Revit）から連携される部屋情報や、CADEWA Smartで付与した部屋情報を基に機器器具の必要個数を自動計算し、適切な位置に配置します。照明器具の場合は、照度計算により必要個数を算出し、部屋領域内に自動配置。壁付コンセントについては、壁に沿って必要個数を自動配置します。これにより、設計作業の効率化が図れます。

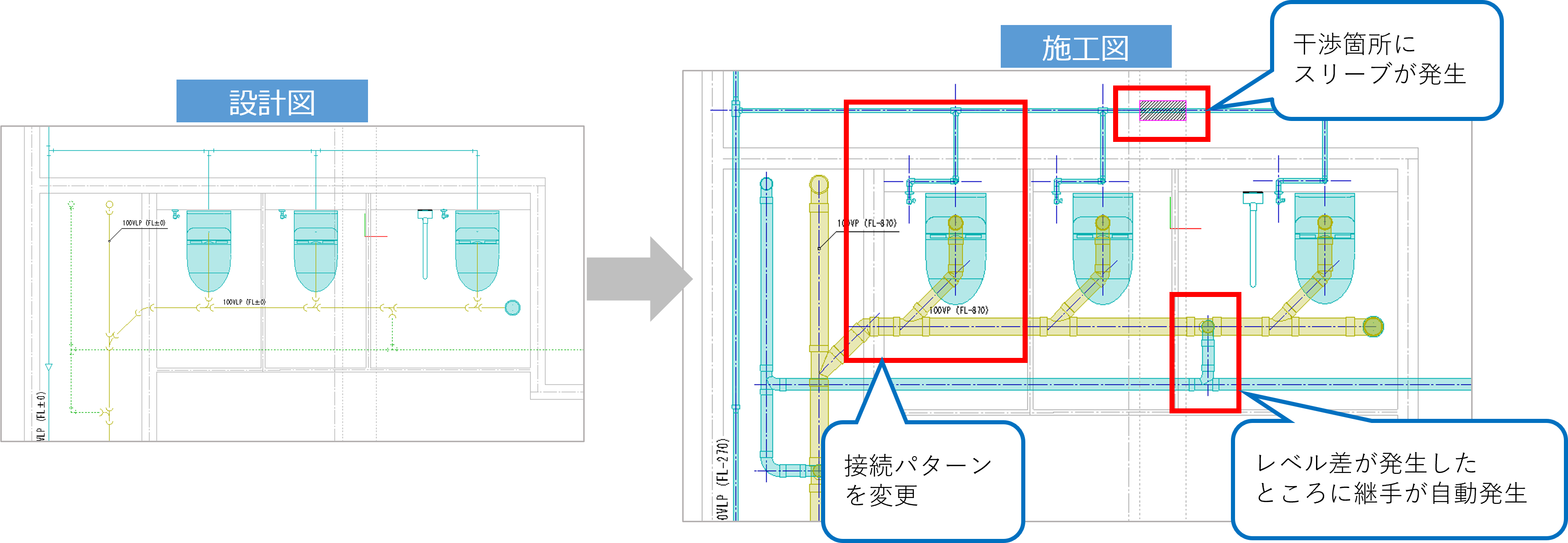

施工検討図自動作成
2次元の単線設計図をインプットに3次元の複線施工図を作成します。
【自動化する機能】
-
機器から配管、ダクトサイズを計算し複線化
-
適切な場所へ高さを補正
-
ルート接続の際、フレキやキャンバス等自動発生
-
干渉回避（建築躯体、電気・空調・衛生ルート）
- 必要部材（FD，短管，ボックス，スリーブ等）の自動発生

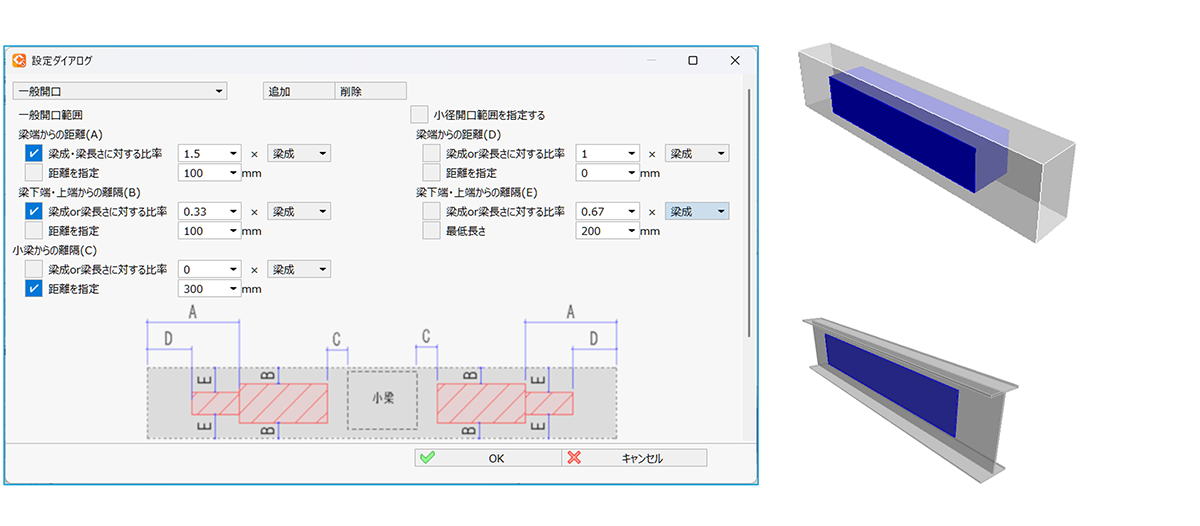

施工チェック
図面から一括で、不整合個所や、べからず工事（間違った施工方法）をチェック可能です。手戻り工事が発生しないのはもちろん、質のいい図面の作成が可能です。
電気機能
-
【電気】作画／編集
- 単独配線や一括配線、R付きパターン配線や自動隠線、省略記号作画など電気に必要な作図が効率よく作画できます。
- 機器の倍率・角度や部材置換、ルート部材移動、レベル変更、条数、末端省略、エンド伏せ、隠線など多彩な仕上げ・編集が可能です。また、寸法の一括・連続作画や、寸法値を編集しての部材連動移動などにも対応しています。
-

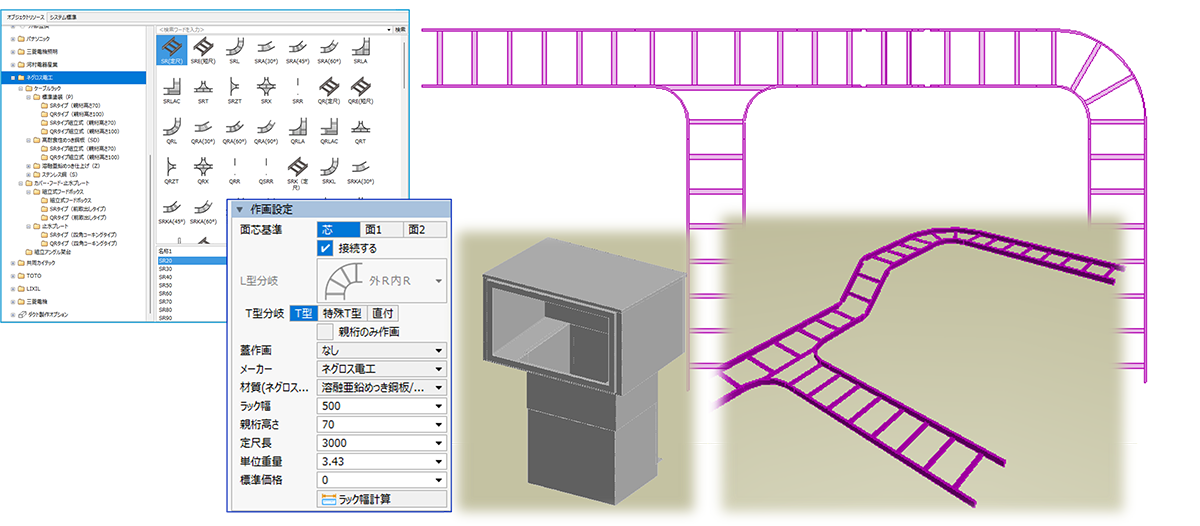

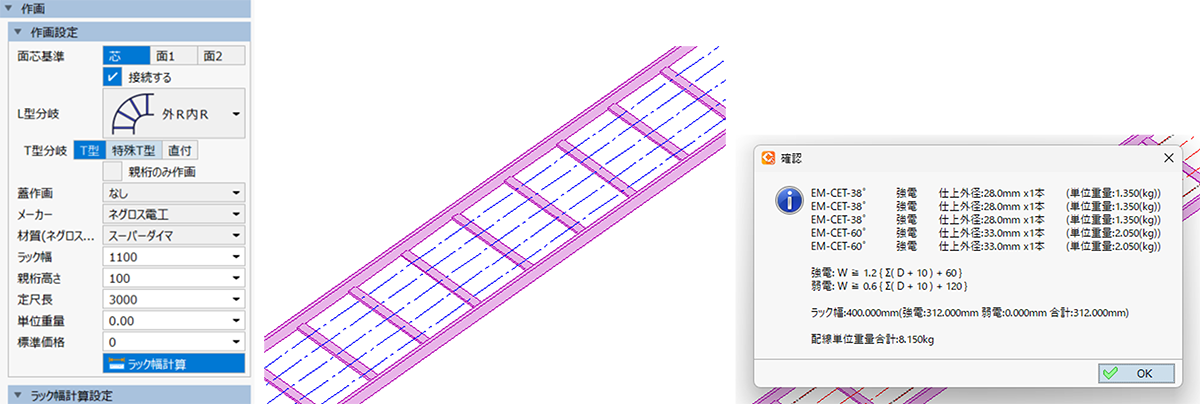

ケーブルラック、レースウェイ、バスダクト、金属ダクト、ライティングダクト、メタルモールなど多彩な種類のルート作画が可能です。
-
【電気】機器・器具配置、その他
- シンボルは（社）日本電設工業協会「JECAシンボル」を標準搭載しています。また、複数機器の一括置換にも対応しています。
- 各シンボルは、6面図やフル3次元ソリッドモデルを自由に切り替えて表現可能です。
- その他、材料集計、盤図・盤表、リスト（電気器具表・配線注記表など）、配線計算、照度計算など様々な専用機能をご用意しております。
空調・衛生機能
-
【空調・衛生】ルート作画／編集
- ルート作画を行う際は、サイズ・レベル・レイヤ等必要な情報をプロパティパネルから設定し、効率の良い作画が可能です。
- 複数の機器・器具に対し、一括でルート作画が可能です。機器・器具にセットされている各配管の接続点に、適切なサイズを自動計算します。
- 空調パッケージエアコンから冷媒管・ドレン管の自動ルート接続できます。
- 設定した部屋情報から、簡易風量計算を行い、制気口（アネモ・ライン）を自動配置できます。
- 複数の機器・器具から、負荷単位、風量を取得し適切なサイズに編集できます。
- ルート移動、ルート伸縮、継手変更、レベル変更、材質変更、ルート変形、サイズ変更、用途変更など豊富な編集機能をご用意しています。
- ルート全体に対して勾配を付与し、付与した勾配を維持したままルートの移動が行えます。
- 配管・ダクト(継手やバルブ含む)への保温材表現を行えます。
-
自動プロット / 施工図化
-

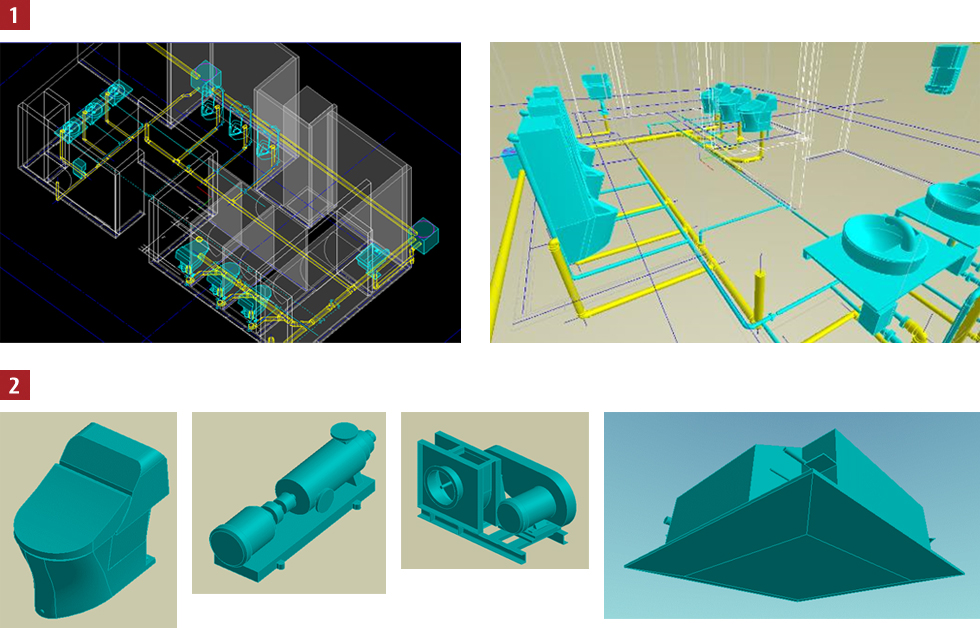

空気調和・衛生設備CADシンボル基準「SHASE-S001-2005」を搭載しており、フル3D表示での部材配置が可能です。
-
その他、材料集計、リスト（衛生器具リスト・制気口リストなど）、揚程・静圧計算など様々な専用機能をご用意しております。
-
空気調和・衛生設備CADシンボル基準「SHASE-S001-2005」を搭載しており、フル3D表示での部材配置が可能です。
製品一覧・動作環境
製品一覧・価格
| 製品 | 価格(税抜) |
|---|---|
| 建築設備CAD CADEWA Smart | オープン/ライセンス |
| 建築設備CAD CADEWA Smart LT | オープン/ライセンス |
| 建築設備CAD CADEWA Smart ダクト製作オプション | オープン/ライセンス |
| 保守サービス | 年間60,000円/ライセンス |
| 保守サービス(ダクト製作オプション) | 年間20,000円/ライセンス |
動作環境
| 項目 | 内容 |
|---|---|
| OS | Windows 11 64bit版（ARM版Window11は未対応）, Windows 10 64bit版（ARM版Window10は未対応） |
| CPU | Core i7,i9シリーズ等, Ryzen 7,9シリーズ等(CPUコア数4コア以上/周波数が高いもの推奨) |
| メモリ | 16GB以上 |
| ハードディスク空き容量 | 15GB(システムドライブにM.2 SSD(NVMe接続)を推奨) |
| ディスプレイ（解像度） | Full HD（1920×1080）以上 |
| ディスプレイ（色数） | フルカラー対応 |
| ディスプレイ（タッチパネル） | 任意 |
| グラフィック（OpenGLの対応バージョン） | OpenGL 4.0以上 |
| グラフィック（DirectXの対応バージョン） | DirectX 11以上 |
| グラフィック（性能） | グラフィックカード搭載を推奨 |
| その他 | ホイール付きマウス、キーボード、インターネット接続環境(Web認証時) |
注意点：上記は動作保証環境であり、他社CADやBIMツールなどから中間ファイルなどで出力された外部データ互換時は、データサイズやデータ構造によってメモリやハードディスク空き容量を大きく消費する場合もございます。
| 項目 | 内容 |
|---|---|
| 認証方法 | Web認証 |
| 要素数 | 無制限(メモリに依存) |
| UNDO/REDO | 無制限(メモリに依存)※図面毎 |
| シート数 | 無制限 |
| レイヤ数 | 無制限 |
| ペーパーレイアウト数 | 255 |
| 用紙 | A0~A6,B0~B6,ANSI,ARCH,その他 |
| 縮尺 | 自由 |
| 色 | フルカラー (24ビットカラー) |
| 線種 | 無制限 |
| 線幅 | 31種類 （内訳 システム固定：25 ユーザ定義：6 ） |
| 線端 | 15種類（なし、無限を含む） |
| フォント | TrueTypeフォント、SHXフォント（大きさのみ） |
| 自動保存 | 時間 |
データ互換
読み込み可能な図面データ形式
下記のデータ形式について読込可能です。
| 読込可能な図面データ形式 | 拡張子 |
|---|---|
| 建築設備CAD CADEWA Smart | *.ZDW |
| 建築設備CAD CADEWA Real 2015-2017 | *.ZDU |
| 建築設備CAD CADEWA Real 2013以前 | *.ZDX |
| CADEWA Evolution | *.ZD3 |
| Auto CAD | *.DWG(AutoCAD R14-2025まで) |
| AutoCADのDXF | *.DXF(AutoCAD R14-2025まで) |
| JW_CAD for Windows | *.JWW(Ver.8.25aまで) |
| JW_CAD | *.JWC |
| BE-Bridge | *.CEQ(Ver5.0-7.0まで) |
| IFC | *.IFC(IFC4,2×3) |
| Parasolidデータ | *.x_t、*.x_b、*.xmt_txt、*.xmt_bin |
| SXF | *.SFC、*.P21 |
| REVIT | *.rvt、*.rfa (Revit 2020-2025まで) |
| SVGファイル | *.svg |
ご注意事項
- *.ZDX、*.ZD3読込は形状のみの読込になります（部材変換なし）
- Revit®向けに用意しているアドイン「CADEWAマージ」や「整合性チェック」はRevit®2020‐2025で動作します。
- PDF（ベクトルPDF）は、CADから直接PDF出力したPDFを線分などに変換します。ラスタPDFは未対応です。
出力可能な図面データ形式
下記のデータ形式について出力可能です。
| 出力可能な図面データ形式 | 拡張子 |
|---|---|
| 建築設備CAD CADEWA Smart | *.ZDW |
| 建築設備CAD CADEWA Real 2015-2017 | *.ZDUX |
| Auto CAD | *.DWG(AutoCAD R14-2025まで) |
| AutoCADのDXF | *.DXF(AutoCAD R14-2025まで) |
| JW_CAD for Windows | *.JWW(Ver.8.25aまで) |
| BE-Bridge | *.CEQ(Ver7.0) |
| IFC | *.IFC(IFC4,2×3) |
| Parasolidデータ | *.x_t、*.x_b |
| SXF | *.SFC、*.P21 |
| REVIT | *.rvt、*.rfa (Revit 2020-2025まで) |
| STL | *.STL |
ご注意事項
- REVIT®向けに用意している「CADEWAマージ」や「整合性チェック」はRevit®2020-2025でのみ動作します。

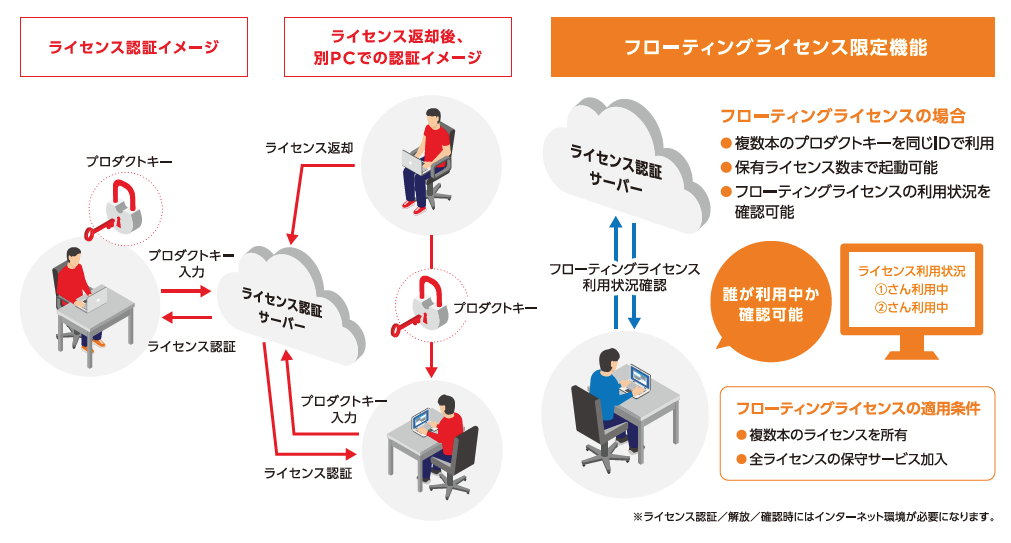

ライセンス
ライセンスについて
プロダクトキーによるオンライン認証方式にてライセンスが取得できます。
ライセンス取得後はオフラインでの運用が可能です(認証後最大30日間)。
ライセンスを利用しない場合はライセンスを返却することで、別のPCでライセンス認証ができます。
また、フローティングライセンスをご利用の場合は、同じIDにより複数人の認証が行うことができ、現在利用しているライセンスの利用状況の確認が行えます。
フローティングライセンスをお申込みいただくためには下記の条件を満たしている必要がございます。
①複数本のライセンスを所有していること ②全ライセンス分の保守サービスに加入していること
フローティングライセンスに関しては下記の説明資料もご参照ください。
保守サービス
-
サービス内容
加入期間中、最新バージョン提供。質問などのサポートQA対応
-
サービス単位
年間サービス(ライセンス単位)
-
提供金額（税抜）
CADEWA Smart（LT共通） 価格：6万円／年（税抜）
CADEWA Smart ダクト製作オプション 価格：2万円／年（税抜） -
サービス詳細 (建築設備CAD CADEWA Smart保守サービスについて)
上記PDFをご確認下さい。
詳細は弊社までお問い合わせ下さい。 - サポートセンターログインページ(四電工のホームページへ移動します)
ANDESクラウド for CADEWA
| 製品名 | 価格(年額・税抜) |
|---|---|
| ANDESクラウド for CADEWA（20ID） | 220,000円 |
| 見積オプション | 24,000円 |
| 請求オプション | 24,000円 |
| 日報オプション | 24,000円 |
| 勤怠オプション | 36,000円 |
| ANDESクラウド for CADEWA追加容量（50GB） | 12,000円 |
| ANDESクラウド for CADEWA追加ライセンス（10ユーザ） | 12,000円 |
| 匠PAD追加ライセンス（1ID） | 12,000円 |
| PC版 | 内容 |
|---|---|
| OS | Microsoft Windows10(64bit版)/Windows11(64bit版) |
| 対応ブラウザ | Google Chrome / Microsoft Edge 最新バージョン |
| iPhone版/iPad版 | 内容 |
|---|---|
| OS | iOS 16以降 |
| 対応ブラウザ | Safari 最新バージョン |
| Android版 | 内容 |
|---|---|
| OS | Android 13以降 |
| 対応ブラウザ | Chrome 最新バージョン |
サービスのご利用には、インターネット接続環境が必要になります。接続が安定した環境でご利用ください。
サービスの機能拡張または、レベルアップにより予告なく動作環境が変わる場合があります。予めご了承ください。
ユーザー向けサポート関連
操作テキスト/操作テキスト動画
CADEWA Smart操作テキストについて、テキストデータと開始図面データをダウンロードできます。また、リンク先ページ下部の操作テキスト動画では、YoutubeでCADEWA Smartテキストを操作した動画をご覧いただけます。
Smart Viwer / Revitアドインダウンロード
建築設備CAD CADEWA Smart 図面データを無償で表示、印刷できます。
- Revitのアドインプログラム
- RevitのBIMモデルとRevitのBIMモデルをCADEWAで編集したBIMモデルをマージする機能
(CADEWA Smart V6) - RevitとCADEWA Smartの互換時の抜け漏れを確認する整合性チェック機能
(CADEWA Smart V3-V6共通） - CADEWA Smart と Revitの連携運用手順書
（注）「Autodesk® Revit®」はオートデスク株式会社の登録商標です。
下記のページより必要事項を記入してダウンロードをして下さい。
建築設備CAD CADEWA Real Viewerダウンロード
建築設備CAD CADEWA Real 図面データを無償で表示、印刷できます。
建築設備CAD CADEWA Real サポートサービス
CADEWA Real に対しての電話・FAX・E-mail・リモートによる操作サポートサービスです。
お申込みは下記申込書を記入の上、CADEWA販売店までお問い合わせください。
| 製品名 | 価格(税抜) |
|---|---|
| CADEWA Real サポートセンター(単年度) | 60,000円 |
| CADEWA Real サポートセンター(単年度)(継続) | 50,000円 |
| CADEWA Real サブサポートセンター(単年度) | 40,000円 |
| CADEWA Real サブサポートセンター(単年度)(継続) | 35,000円 |
| CADEWA Real ダクト製作オプション サポートセンター(単年度) | 30,000円 |
| CADEWA Real ダクト製作オプション サブサポートセンター(単年度) | 20,000円 |
注意点
- CADEWA Real 2017を保有しているお客様のみ契約ができます。
- CADEWA Real 2015以前の商品はサポート終了済みとなっております。
- CADEWA Real 2017は2027年3月までのサポートとなります。
