AIが変える半導体市場と企業の競争戦略

近年の半導体需要は、AIの急速な普及と高度化に伴うコンピューティング需要の拡大によって牽引されています。マルチモーダルAI、推論モデル、AIエージェントの普及は、トークン消費量を急増させ、半導体市場の需要構造そのものを変えつつあります。
この変化を象徴するのが、AIの利用量を示す「トークン消費量」の爆発的な増加です。400を超える大規模言語モデル（LLM）へ統合的にアクセスできるOpenRouterでは、年間トークン処理量が2025年5月の約100兆から2026年5月には約1,500兆へと約15倍に拡大しました (1) 。また、Google、Microsoft Azure、OpenAI、中国ByteDanceのDoubaoなど主要プラットフォームでも、一日に数兆〜数十兆規模のトークンが処理されています (2) 。さらに、推論モデルやAIエージェントの普及に伴い、2030年には月間トークン消費量が現在の約24倍に達するとの予測もあります (3)。
トークン消費量の増加は、そのままコンピューティング需要の拡大を意味します。こうした需要を背景に、世界半導体市場は2026年に約90％成長し、市場規模は約1兆5,100億米ドルへ達すると予測されています（図1を参照）。2027年には成長率の鈍化が見込まれるものの、従来の半導体業界の好況期と比べても高い成長が続く見通しです。

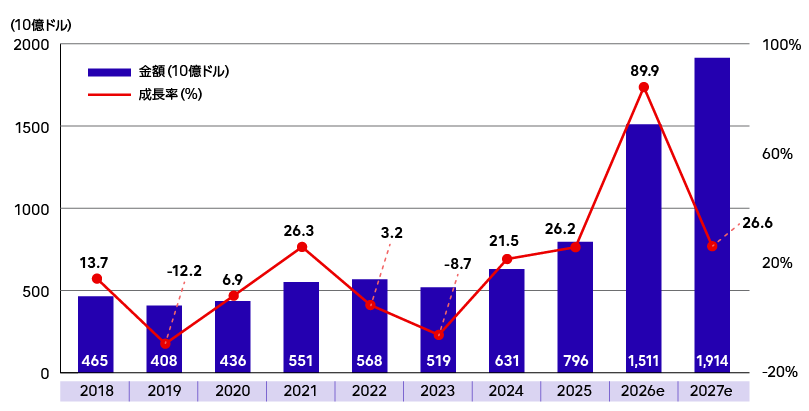

図1：グローバル半導体市場規模と成長率の変化

AIの進化は、半導体需要の拡大だけでなく、求められるコンピューティング・アーキテクチャそのものを変えつつあります。生成AIから推論モデル、AIエージェント、さらにフィジカルAIへと活用領域が広がる中、学習・推論・エッジ処理など用途ごとに最適な半導体が求められるようになり、GPU中心だった市場は、CPUが担うシステム制御機能に加え、推論向けNPUや独自のアクセラレータ・用途特化型半導体を組み合わせたヘテロジニアスな構成へと移行しています。
特に、AI推論やAIエージェントでは、複数回の推論や強化学習による仮説・検証ループが増加し、サーバーCPUの重要性が再び高まっています (9) 。GPU需要が引き続き拡大する一方で、CPUやNPUへの需要も急速に増加しており、各社は製品ポートフォリオの再構築を進めています。また、クラウド事業者やデジタルプラットフォーム企業は、性能向上や消費電力の削減、自社サービスへの最適化を目的として、独自のAIアクセラレータの開発を加速させています。GoogleのTPUをはじめ、AWS、Microsoft、Tesla、Appleなどが独自チップ戦略を展開しており、AI半導体市場は「汎用GPU」から「用途別アクセラレータ」へと競争軸が広がっています。
同時に、半導体の技術革新も大きな転換点を迎えています。トランジスタの微細化を追求してきたムーアの法則は物理的限界に近づきつつあり、高性能半導体の性能向上の重心は、前工程から後工程へ移り始めています（図2を参照）(10) 。チップレット、2.5D実装、3Dパッケージングなどの先端実装技術は、複数の半導体を一体化することで演算性能とデータ転送効率を飛躍的に高め、AIコンピューティングを支える中核技術となっています。とりわけTSMCのCoWoS（Chip-on-Wafer-on-Substrate）とHBMを組み合わせたアーキテクチャは、GPUとメモリを超高密度で接続し、「メモリウォール」を克服する代表的な技術として注目されています。こうした技術転換の背景には、高性能半導体の供給制約もあります。限られた最先端GPUを最大限に活用するため、実装・接続・メモリ帯域を最適化する技術の重要性が急速に高まっています。

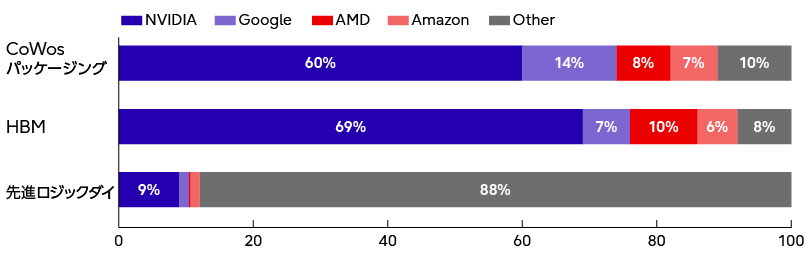

図2：主要なAIチップサプライチェーンへの投入のうち、主要AIチップ設計企業による消費割合
（価値ベース、2025年）

AI時代において、半導体は単なる電子部品ではなく、経済成長、安全保障、技術覇権を左右する戦略資産へと位置付けられています。とりわけAI向け先端半導体は民生・軍事の双方で利用可能なデュアルユース技術であり、市場原理だけではなく、国家戦略や安全保障政策が競争環境を左右する時代に入りました。

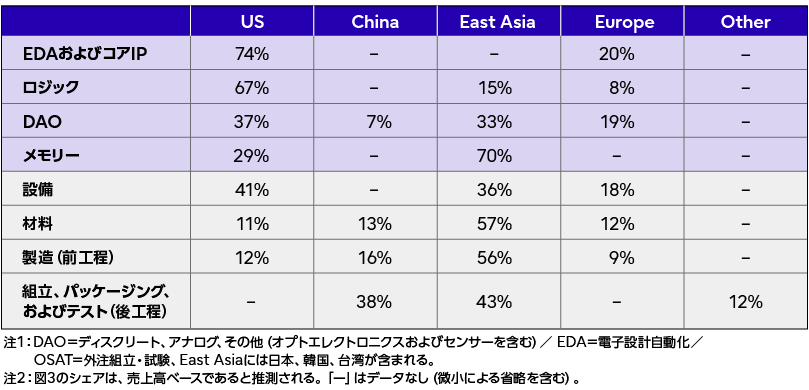

これまで半導体産業は、各国・地域が比較優位に基づいて役割を分担する高度に専門化されたグローバルサプライチェーンによって発展してきました（表１を参照） (11) 。米国はEDAやIP、半導体設計、製造装置で優位性を持ち、東アジアは先端製造、中国は組立・パッケージング・テストを担うことで高い効率性を実現してきました。しかし、パンデミックによる供給不足や米中対立の激化は、この効率性と経済安全保障との間に構造的な緊張を生み出しました。
